Pump nima?

Pump nima?

Nasos, suyuqlikni tashish uchun ishlatiladigan yoki suyuq supero'tkazuvchi vositalarni ishlatish uchun ishlatiladi.
Birinchi nasos suv bilan ta'minlash uchun ishlatilgan va biz xitoyliklar ularni ixtiro qilgan:

Albatta, ko'p odamlar uni nasosi deb atashmaydi. Ular uni suv tegirmoni deb atashadi.
Keyinchalik, taxminan mil. 300 yillarda, Archimedes Arximed vintli nasosi deb nomlanuvchi nasosni bugungi kunda ishlab chiqaradi. Zamonaviy nasosga o'xshaydi, faqat tasvirdagi dastgoh elektr bilan almashtirildi.

Nasosning maqsadi

(1) past bosimli maydondan yuqori bosim sohasiga suyuqlik

(2) past darajadan yuqori darajagacha suyuqlik

(3) suyuqlikni uzoqdan tashish

  santrifüj nasosi

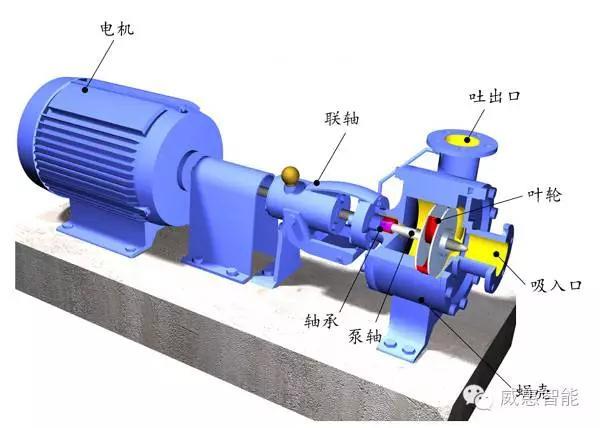

Ko'p turdagi nasoslar mavjud, bu erda eng asosiy "markazlashtirilgan nasos" ni joriy qilamiz, uning strukturasi quyidagicha:

Mehnat printsipi: suyuqlik pervazla aylanadi va markazdan qochadigan kuch ta'sirida pichoqlar oralig'i bo'ylab tashqi tomonga harakat qiladi, tezlikni oshiradi va mexanik energiyani yaxshilaydi. Suyuqlik kinetik energiya statik bosim energiyasiga aylanadi va bosim kuchayib boradi va oxir-oqibat volanning teginsan qismida oqadi, suyuqlik pervazdan chiqadi va voludaga kiradi, volut oqim o'tishi asta-sekin kengayadi, suyuqlik tezligi sekinlashadi, yo'nalish va quvur orqali chiqariladi:

Ishlash jarayonining animatsion ta'siri quyidagicha:

  qanotli g'ildirak

Pervanel asosiy vositachining mexanik energiyasini suyuqlikka o'tkazadigan va suyuq energiyani oshiradigan asosiy komponent hisoblanadi. U uch turga ega: ochiq turdagi, yarim ochiq turdagi va yopiq turdagi pervanel:

On pervanelda old va orqa plastinalar mavjud emas, faqat pichoqlar. U asosan aralashmalari bo'lgan suyuqlikni tashish uchun ishlatiladi. Misol uchun, kanalizatsiya nasosining pervanesi ochiq pervanni qabul qiladi.
Yarim ochiq pervaz faqat orqa diskga ega.
Yopiq pervanenin old va orqa disklari ham bor va chuchuk suv nasosining pervanesi pervanel bilan yopiladi.

Cho'tkasi etarli quvvatga ega bo'lishi kerak va po'latdir, oqim kanali shakli suyuqlik oqim qonuniga muvofiq bo'lishi kerak va oqim kanalining sirt pürüzlülüğü kichik bo'lishi kerak. Materiallar yaxshi aşınma direncine ega bo'lishi kerak; Oddiy tuzilma, yaxshi ishlab chiqarish jarayoni. Santrifüj pompa pervanesi, odatda, quyma pichoq hisoblanadi.

nasosi sumkasi

Nasos qobig'i pervazdan suyuqlikni to'playdi va ba'zi bir suyuqlikning kinetik energiyasini bosim energiyasiga aylantiradi va nihoyat suyuqlikni ikkinchi darajali shamolga yoki hidoyat manbaiga to'g'ri yo'naltiradi.
Bir bosqichli santrifüj nasosli korpus, asosan, spiral volutli korpus bo'lib, qulay ishlab chiqarish, yuqori mahsuldorlik xususiyatlariga ega. Chuvuq mashinasining chiqishi pervanenin aylanishi bilan bir xil yo'nalishda bo'lishi kerak:

muhrlangan qurilma

Tiklanish qutisi asosan bosim ko'tarilganda suyuqlik oqmasligi uchun ishlatiladi. Ko'p turdagi muhrlar mavjud bo'lib, ular orasida qadoqlash va mexanik muhrlar qo'llaniladi.
Qoplama muhri bosma maqsadga erishish uchun milga ma'lum bir bosim bilan yumshoq mahsulot. Yog 'yoki grafit bilan qoplangan asbest o'ralgan yumshoq qadoqlash, uni shamollatish qutisi va nasos shpiti orasiga qo'ying, bug'ning presslash bosimi muhrda deformatsiyani hosil qiladi. Paket bir muddat foydalanilgandan keyin shikastlanadi va uni muntazam ravishda tekshirish va o'zgartirish kerak.

Mexanik qistirmalari ikkita qattiq va tekis yuzaga ega, bitta statik va bitta aylanuvchi. Ushbu muhrlash moslamasi yaxshi sızdırmazlık talablariga javob berishi mumkin, lekin iflosliklarni o'z ichiga olgan suyuqlik yetkazib berish tizimida mavjud emas, chunki uning tekis yuzasi singan bo'ladi va yopishtiruvchi ta'sirini yo'qotadi. Suyuq aylanish tizimlarida ushbu turdagi muhrlangan qurilma keng tarqalgan:

Kavitatsiya

Kavitatsion korroziya yuqori tezlikda oqim va bosim o'zgarishi sharoitida suyuqlikka tegib turgan metall yuzasida kovitatsiya korozyoni yuzaga kelgan bir hodisa.

Kavitaciya, odatda, teshiklari hosil bo'lgan markazlashtirilgan pompaning pichoq uchida yuqori tezlikda dekompressiya sohasida sodir bo'ladi. Teshiklar yuqori bosimli maydonda eziladi va zarba bosimi hosil qiladi. Metall sirt ustidagi himoya plyonkani mahkamlang, shunda korozyon tezligi tezlashadi, bu metall yuzasida juda kichik chuqurlik paydo bo'lishiga bog'liq bo'lib, keyin asta-sekin kengayadi g'orlar ichiga kiradi.

muhim parametr

(1) transport
Birlik vaqtida nasosdan chiqarilgan suyuqlik miqdori soatiga kubometrda (m3 / h) Q darajasi bilan ifodalangan oqim tezligi deb ataladi.
(2) olib tashlash
Olingan quvvatdan keyin suyuqlik miqdori nasos orqali boshga deyiladi. Nasosi boshi assimilyatsiya, taxminan nasosi chiqishi va kirish bosimi farqi. Bosh (m) metrda, ya'ni nasos tomonidan pompalanadigan suyuqlik ustunining balandligi "H" deb ifodalanadi.
(3) aylanish tezligi
Nasosi milning birlik vaqti uchun inqilob "n" deb ifodalanadi va birlik r / min.
(4) kuch
Nasosi kuchi, kirish quvvatini, ya'ni nasos mili uchun, shuningdek, miloddan avvalgi miliy kuchi deb ham ataladigan asosiy harakatlanuvchi kuchga ishora qiladi. Nasosning samarali kuchi, Pe tomonidan ifodalanadigan chiqish quvvati sifatida ham tanilgan. Birlik W.
Nasosning samaradorligi uning samarali kuchini vertikal oqda ifodalangan, kiradigan quvvatga nisbati, foizlarda ifodalanadi.
(5) kavitatsiyani hisobga olish
Kavitaning marjasi NPSH bilan ifodalangan nasossiz assimilyatsiya gabaritida suyuqlikning birlik massasiga nisbatan bug'lanish bosimidan ortiqcha energiyani anglatadi. Kavitatsiya puliga ko'ra, nasosning "assimilyatsiya masofasi" ni hisoblash mumkin, ya'ni nasossiz vakuum darajasi suyuqlikni so'rashga va nasos orqali ruxsat etilgan geometrik o'rnatish balandligidagi ko'rsatkichlarga erishishga imkon beradi.

xarakterli egri

Asosiy ishlash parametrlarini tavsiflovchi munosabat eğrisi, odatda, oqim chizig'i egri (qh), oqim quvvati egri (qn), oqim-ishqorli chiziq (q-vertikal), oqim-kavitatsiyali margin chizig'i (q-npsh).

Santrifugum pompaning xarakterli egri mahsulot namunasiga ishlab chiqaruvchi tomonidan biriktiriladi, bu markazlashtiruvchi nasosning to'g'ri tanlanishi va ishlashini ta'minlash uchun asos bo'lib xizmat qiladi.

Santrifüj nasosi ishlashi

(1) tayyorlashdan oldin tayyorlash
Nasos va kirish liniyalarida vanalar, gardish burchakli murvatlar, kuplonlar, termometrlar va bosim o'lchagichlarni tekshiring.
Nasosning ishlashini tekshirib ko'ring, avvalambor, shovqin bormi yo'qligini eshiting, moslashuvchanmi yoki yo'qmi.
Kirish qopqog'ini oching, nasos nasosida gazni to'kib tashlang, nasosni etkazib beradigan suyuqlik bilan to'ldiring va keyin chiqish vanalarini yoping.
Nasosli idishni yog' yoki moy bilan to'ldiring.
Sovutish suvini bering, bosim o'lchagichini oching va uning sezgirligini tekshiring.
Tekshiruvchi qopqoq, topraklama kabeli va h.k. kabi xavfsizlik uskunalarini tekshiring.
Issiq yog 'nasosining oldingi qizdirilish holatiga qarang, shunda pompaning tananing harorati 40 daraja chegara haroratidan past bo'lishi mumkin emas.
Bilan bog'liq xabarlar va birliklar bilan yaxshi aloqada bo'ling. Borishga tayyorman.

(2) Normal yuklash
Preparat tekshirilgandan so'ng nasosni ishga tushirish mumkin. Boshlangandan so'ng ammetrga, pompa boshqarmasiga, bosim o'lchagichka, qochqinning va boshqa sharoitlarga e'tibor bering va har bir narsa normal bo'lganidan keyin chiqish vanalarini asta-sekin oching.
(nasosi chiqish vanasini ochishdan oldin 3 minutdan ortiq vaqt davomida ishlamasligi yoki suyuqlikning harorati nasossiz majburiy aylanmasidan keyin oshib ketishi va suyuq bug'lanish nasos va boshqa hodisalarni keltirib chiqarishi mumkin.)
Nasosi yotoq harorati 65 darajadan oshmasligi kerak, vosita harorati 70 darajadan oshmasligi kerak.
Oqimni sozlash uchun nasosi chiqish vanasidan foydalaning.
Chiqish bosimi o'lchagichi va ampermetrning o'zgarishiga e'tibor bering.
Nasosi ishlashini, tebranishini va qochqinligini tekshiring.
Nasosi sovutish suvi ta'minotini, soqol yog'i darajasining o'zgarishini tekshiring.
Sızdırmazlık yog'i nasosi uchun, sızdırmazlık yog'i bosimi, nasosi chiqish bosimiga nisbatan kamida 0,05-0,1 pmp bo'lishi kerak.
Nasosning uzoq muddat ishlashi uchun nasosni yaxshi soqol bilan ta'minlash uchun, soqol yog'ini yoki yog'ni muntazam ravishda almashtirish uchun.

(3) to'xtating
Chiqish valfini asta-sekin yoping.
Kirish quvuri ëtqizish boshlandi keyin bosimni o'lchaganini ko'radi.
Issiq yog 'pompasi, nasosi tanasi harorati pasayganda sovutish suvi va muhr yog'ini to'xtating.
Qishda, suyuq nasosni chiqarish uchun nasosni to'xtatish va zarur bo'lgan muzlashdan himoya choralarini olish.
Muntazam tekshirish va torna.
