Sputtering maqsadi

Muqova maqsadiga ko'ra, turli xil substratlarda hosil bo'lgan magnetronli porlash, ko'p yassi ion qoplamasi yoki boshqa turdagi qoplama tizimida hosil bo'lgan porlash manbasi.

Soxtalashtiruvchi maqsadli materiallarning talablari an'anaviy materiallar sanoatiga qaraganda yuqori. Odatda kattaligi, tekisligi, sofligi, ifloslanish tarkibi, zichligi, N / O / C / S, don hajmi va nuqsonli nazorat kabi. Yuqori talablar yoki maxsus talablar quyidagilardir: sirt pürüzlülüğü, qarshilik, don hajmi birligi, tarkibi va to'qimalarining birligi, begona moddalar (oksidi) tarkibi va hajmi, magnit geçirgenlik, ultra yuqori zichlik va juda nozik taneler va hokazo. Sputtering maqsadi, elektron emissiya elektron tabancası tizimini ishlatish va qoplama ma'lumotlariga odaklanılması uchun jismoniy bug 'biriktirme usuli hisoblanadi, shunday qilib atomlarning qayta tashlanishi, momentum konvertatsiya qilish tamoyiliga amal qiladi va materialdan substrata uchib ketadi filmni yopishtirish. Ushbu turdagi qoplamali materiallarga pushti maqsad sifatida qaraladi.

Magnetronli pushtirang qoplama - bu ko'p jihatdan katta afzallikka ega bo'lgan bug'lanish qoplamasi usuli bilan solishtiradigan yangi jismoniy bug 'qoplamasi usuli. Magnetronli pushti ko'plab sohalarda yaxshi rivojlangan texnologiya sifatida ishlatilgan.

Sputtering texnologiyasi

Sputtering nozik kino materiallarini tayyorlashning asosiy metodlaridan biridir. Ion manbalaridan hosil bo'lgan ionlarni vakuumda tezlashtirish va agregatlash uchun yuqori tezlikli ion nurini hosil qilish uchun qattiq sirtni zararsizlantirish va ionlar va qattiq sirtlar atomlari orasidagi kinetik energiyani almashish uchun foydalaniladi. Qattiq sirtdagi atomlar qattiq turadi va substrat yuzasiga joylashadi. Bombalanan qattiq moddalar püskürtme maqsadi deb ataladigan püskürtmeli biriktirilgan kino tayyorlash uchun xomashyo.

Dastur

Sputtering maqsadlari asosan elektron va axborot sohalarida, masalan, integral mikrosxemalar, axborotni saqlash, suyuq kristall displey, lazer xotirasi, elektron boshqaruv moslamalari va boshqalar sifatida ishlatiladi; shisha qoplama sohasiga ham qo'llanilishi mumkin; aşınmaya bardoshli materiallarga, yuqori haroratli korroziyaga, yuqori sifatli dekorativ materiallarga va boshqa sohalarga ham qo'llanilishi mumkin.

Tasnifi

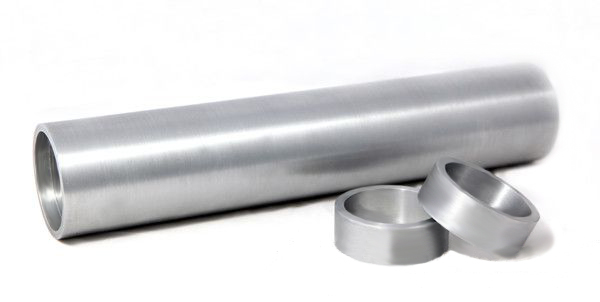

1. Shakliga ko'ra, uni to'rtburchak maqsadga , dumaloq maqsadga bo'lish mumkin .

2. Tarkibi bo'yicha metall maqsadlarga, qotishma maqsadlarga, keramik birikmalarga bo'linishi mumkin.

3. Ilovalar bo'yicha yarimo'tkazgichli keramika maqsadlariga, dielektrik keramika maqsadlariga erishishga, keramika maqsadlari, super o'tkazuvchanlik keramika maqsadlari va ulkan magnit qarshiligi keramika maqsadlariga ajratilishi mumkin.

4. Dastur maydoniga ko'ra, u mikroelektronik maqsadga, magnit hisoblash maqsadiga, optik disk maqsadiga, qimmatbaho metall maqsadiga, nozik kino qat'iylik maqsadiga, Supero'tkazuvchilar kino maqsadiga, sirtga o'zgartirilgan maqsadga, dekorativ qatlamli maqsadga, elektrod maqsadiga, mahsulotning maqsadiga va boshqa maqsadlar.

Magnetronli Sputtering printsipi

Yuqori vakuumli kamerani kerakli inertsial gaz bilan to'ldirish uchun (odatda, Ar gaz) to'yingan maqsadli (katod) va anod bilan ortogonal magnit maydoni va elektr maydoni qo'llaniladi. Doimiy magnit 250-250 Gauss magnit maydonini shakllantiradi, elektromagnit maydonlardan tashkil topgan yuqori voltli elektr maydonga ega. Elektr maydonining ta'siri ostida Ar gazida ijobiy ionlar va elektronlar ionlashtiriladi va maqsadga ma'lum bir salbiy yuqori kuchlanish qo'llaniladi. Magnit maydonning ta'siri natijasida elektronlarning ionlash ehtimoli va maqsaddan chiqarilgan ishchi gaz miqdori oshadi va katotning yaqinida yuqori zichlikdagi plazma hosil bo'ladi. Ar ionlari Lorenz kuchlari ostida maqsad sirtiga uchib ketishni tezlashtiradi va maqsad sirtini juda tez tezda bombardimon qilishadi, shuning uchun atomlar maqsad tomonidan tarqalib, momentum konversiyasining printsipiga rioya qilib, maqsad sirtidan substratdan yuqori kinetik energiya bilan biriktiriladi film.

Magnetron puflash odatda ikki turga bo'linadi: quduq pushti va radio chastotalarni chayqalish, bu erda kolba zarbasi printsipi sodda va metal shikastlanganda tezroq bo'ladi. Radio chastotasini pasaytirish yanada keng qo'llaniladi. Yonuvchan Supero'tkazuvchilar materiallarga qo'shimcha ravishda, shuningdek, Supero'tkazuvchilar bo'lmagan materiallarni ham puflamoqda. Bundan tashqari, reaktiv porlash natijasida oksid, nitrit va karbid aralashmalari ham tayyorlangan. Mikroto'lqinli plazma pufaklanishidan keyin radio chastotasi ko'tarilsa, tez-tez ishlatiladigan elektron siklotron rezonansi (ECR) mikroto'lqinli plazma porlashi.

Magnetronli siqilish qoplamining materiallari. Maqsad : metall po'choqli qoplama materiallari, qotishma po'choqli qoplama materiallari, keramik tolqon qoplamasi materiallari, borli sopol idishlarni qoplovchi materiallar, karbidli keramik tolqon qoplamasi materiallari, floridli keramik plomba qoplama materiallari, nitridli sopol idishlarni qoplovchi materiallar, oksidli sopol idishlarni qoplovchi materiallar material, selenid seramika puflab qoplama materiallari, silikatli seramika puflash qoplama materiallari, sulfid seramika pushtiruvchi qoplama materiallari, tellurid seramika puflash qoplama materiallari va boshqalar.
